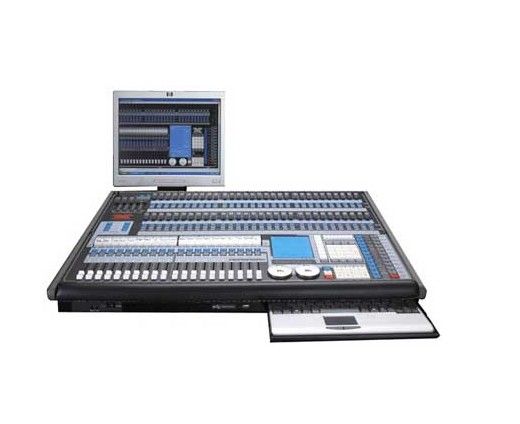

Pearl Expert灯光控制台

说明：

Pearl Expert灯光控制台拥有更完美的操作方法和储存。

连接电源；连接 DMX 信号线；连接 MIDI 设备；连接音频；软驱；后面板

用户可以放心地把珍珠专家控台连接到电源供应 80V-260V电压。

保证控台不需运作时，主电源开关设置“O＂(关)，避免连接电源错误时，可能会破坏电源

珍珠控制台有四个 DMX信号输出口。当配接灯具时，可以选择其中任一个接口。信号接口

用字母 A，B，C，D 标示。一般标记会在控制台后面板连接口上，如果你有需要输出口可

交换应用，或转至以太网的 DMX输出可进行PATCHING配接。

四个 DMX信号接口通过控制台后面板的 5芯卡侬头(XLR)作输出。

珍珠控制台拥有通用的 MIDI IN和 OUT接口。它们可以读取 MIDI信息并用来触发程序；

或者响应控制台的操作， 输出 MIDI信息。这意味着用户编程时，可以直接记录程序到 MIDI

音序器(sequencer)，通过按键和推杆重放程序。

后面板的其它接口 USB reserve and switches：如果珍珠控台处理器发生故障時，連接輸出到 Avolites演出保险(USB儲備插口和開關)备用系统“ShowSafe＂。 VDU (外置显示器插口)：连接外置的 VGA显示器。所有符合 VGA标准的显示器都可用。连接了的 VDU显示器不能显示除控制台本身信息之外的信息，

但有些额外的显示信息可以利用，这对编程和操作复杂的演出非常有用。 Keyboard and mouse：连接外置键盘和鼠标(不要忘記控台已內致)。 (键盘和鼠标插口)VDU mounting point：固定外置标准 VGA显示器于控台后方之上。 显示器安裝接點)Panel Reset Swith：重新启动控台处理器和面板，DMX输出和编程将继续不会受到影响。 (重启控台按钮)VDU插口蓝色) 以太网插口 MIDI信号输入插口 台灯插口 MIDI信号输出插口 2 x USB插口音频输入插口(蓝色) DMX信号输出插口 1.44MB的软驱VDU显示器安裝接點主電源插口 USB儲備插口和開關 重启控台按钮。
